E-R(개체-관계) 모델과 관계형 데이터 모델

E-R 모델

기호	기호 이름	의미
	사각형	개체(Entity) 타입
	마름모	관계(Relation) 타입
	타원	속성(Attribute)
	이중 타원	다중값 속성
	밑줄 타원	기본키 속성
	목수 타원	복합 속성
	관계	개체 간 관계
	선, 링크	개체 타입과 속성을 연결

ERD 예시

• 개체
  • 고객, 주문서
• 속성
  • 고객의 속성 : 고객번호, 성명, 주소
  • 주문서의 속성 : 주문번호, 품명, 수량, 금액
• 관계
  • 일대다(1:N) 관계

---

관계형 데이터 모델

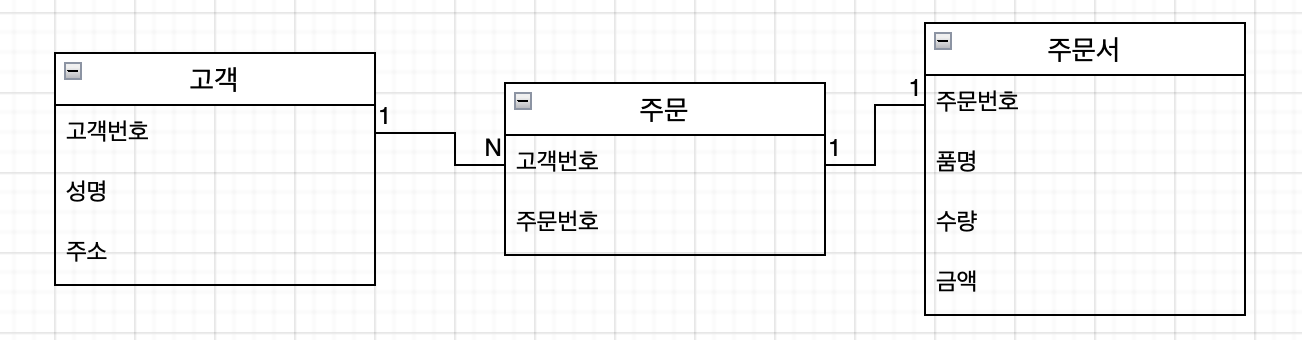

E-R 모델에서 설명한 고객과 주문서, 그리고 주문 관계를 관계형 데이터 모델로 표현
